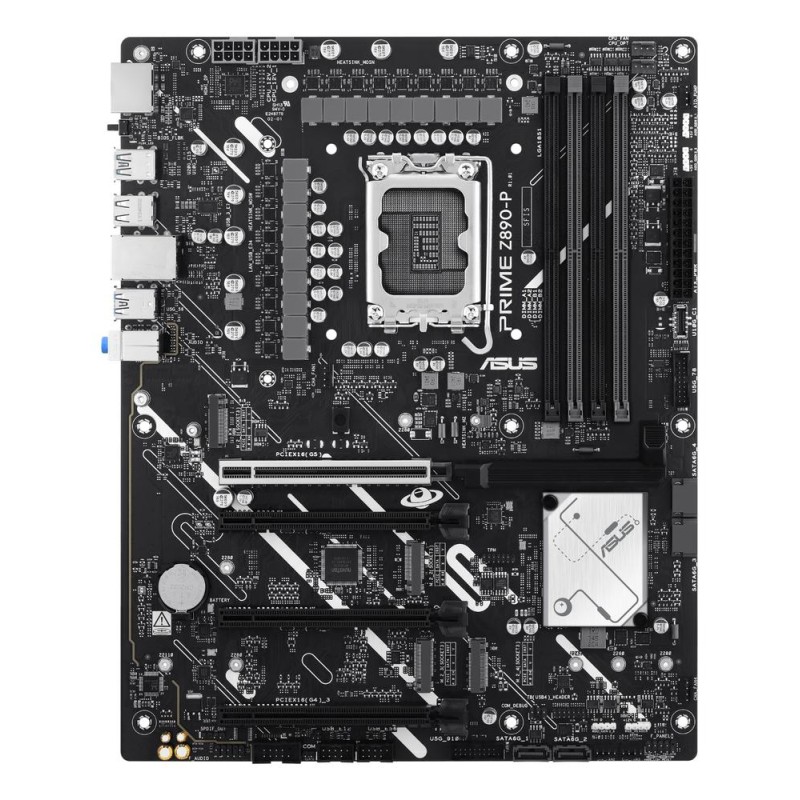

Placa base asus intel prime z890 - p socket 1851 ddr5x4 max 256gbhdmi displayport atx

-PROCESADOR

Chipset: Intel Z890
Socket: LGA 1851
Procesadores compatibles: Intel Core Ultra (Series 2)

-MEMORIA

Número de ranuras: 4 x DIMM
Tipo de memoria: DDR5
Capacidad máxima: 256 GB
Velocidad compatible: Hasta 8666 MT/s (OC)
Canales de memoria: Doble canal
Soporte para XMP: Intel XMP, ASUS Enhanced Memory Profile III (AEMP III)
Compatibilidad ECC: No-ECC (con soporte On-Die ECC en DDR5)

-GRÁFICOS INTEGRADOS

1 x DisplayPort 1.4 (hasta 4K@60Hz)
1 x HDMI 2.1 (hasta 4K@60Hz)
1 x USB-C con salida de video DisplayPort (hasta 4K@120Hz)

-RANURAS DE EXPANSIÓN

Desde CPU:
- 1 x PCIe 5.0 x16

Desde chipset Z890:
- 2 x PCIe 4.0 x16 (modo x4)
- 1 x PCIe 4.0 x16 (modo x1)

-ALMACENAMIENTO

M.2_1 (CPU): 2280/22110, PCIe 5.0 x4
M.2_2 (CPU): 2280, PCIe 4.0 x4
M.2_3 (chipset): 2280/22110, PCIe 4.0 x4
M.2_4 (chipset): 2242/2260/2280, PCIe 4.0 x4 & SATA
4 x puertos SATA 6Gb/s
Soporte para Intel Rapid Storage con RAID 0/1/5/10

-RED

Ethernet: 1 x Realtek 2.5Gb Ethernet
Protección ASUS LANGuard

-USB

Panel trasero:
- 1 x USB 20Gbps (USB-C con DP Alt Mode)
- 1 x USB 10Gbps (Tipo A)
- 2 x USB 5Gbps (Tipo A)
- 4 x USB 2.0 (Tipo A)

Puertos internos:
- 1 x USB 10Gbps (USB-C)
- 2 x USB 5Gbps headers (hasta 4 puertos adicionales)
- 2 x USB 2.0 headers (hasta 4 puertos adicionales)

-AUDIO

Codec: Realtek 7.1 Surround Sound HD Audio
Características:
- Audio Shielding
- Condensadores premium
- Capas dedicadas en PCB para audio
- Soporte 24-bit/192 kHz
- Requiere chasis con módulo HD para salida 7.1

-PANEL POSTERIOR

1 x USB 20Gbps (USB-C con DP Alt Mode)
1 x USB 10Gbps (Tipo A)
2 x USB 5Gbps (Tipo A)
4 x USB 2.0 (Tipo A)
1 x DisplayPort
1 x HDMI
1 x Ethernet 2.5Gb
3 x conectores de audio
1 x Botón BIOS FlashBack

-CONECTORES INTERNOS

Ventilación:
- 1 x CPU fan 4-pin
- 1 x CPU OPT fan
- 1 x AIO pump
- 4 x Chassis fan 4-pin

Alimentación:
- 1 x conector principal ATX 24-pin
- 2 x conectores 8-pin 흥 CPU

Otros:
- 3 x headers Addressable Gen2
- 1 x Aura RGB header
- 1 x Clear CMOS
- 1 x COM
- 1 x Front Panel Audio
- 1 x S/PDIF Out
- 1 x SPI TPM (14-1 pin)
- 1 x Thunderbolt (USB4) header
- 1 x sistema de pines para panel frontal (10-1 pin)

-CARACTERÍSTICAS ESPECIALES

ASUS 5X Protection III
ASUS Q-Design (Q-Latch, Q-DIMM, Q-LED, Q-Slot)
Disipadores para M.2 y VRM
I/O Shield preinstalado
Botón BIOS FlashBack
Aura Sync RGB

-SOFTWARE

Armoury Crate, Fan Xpert 4, Power Saving, ASUS DriverHub, ASUS CPU-Z
Norton 360 (60 días), WinRAR (40 días)

-BIOS

UEFI AMI BIOS
Capacidad: 256 Mb (128흯)
Funciones: CrashFree BIOS 3, EZ Flash, EZ Mode, MyHotkey
Soporte NPU Boost (solo CPUs K-series)

-MANEJABILIDAD

WOL by PME, PXE

-CONTENIDO DEL EMBALAJE

2 x cables SATA
1 x paquete de goma M.2
2 x paquetes de tornillos M.2
1 x guía rápida

-SISTEMA OPERATIVO SOPORTADO

Windows 11 (22H2 en adelante), Windows 10 64-bit (21H2 en adelante)

-DIMENSIONES

Factor de forma: ATX
Tamaño: 30.5 cm x 24.4 cm (12 x 9.6 pulgadas)
