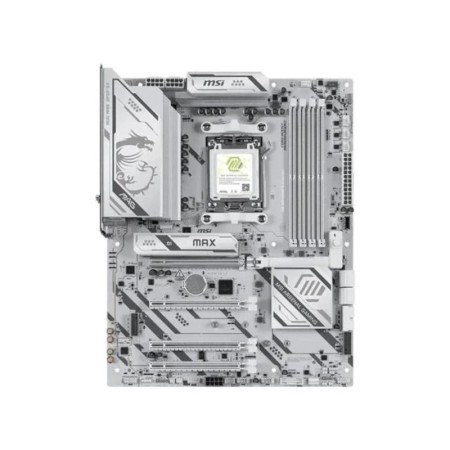

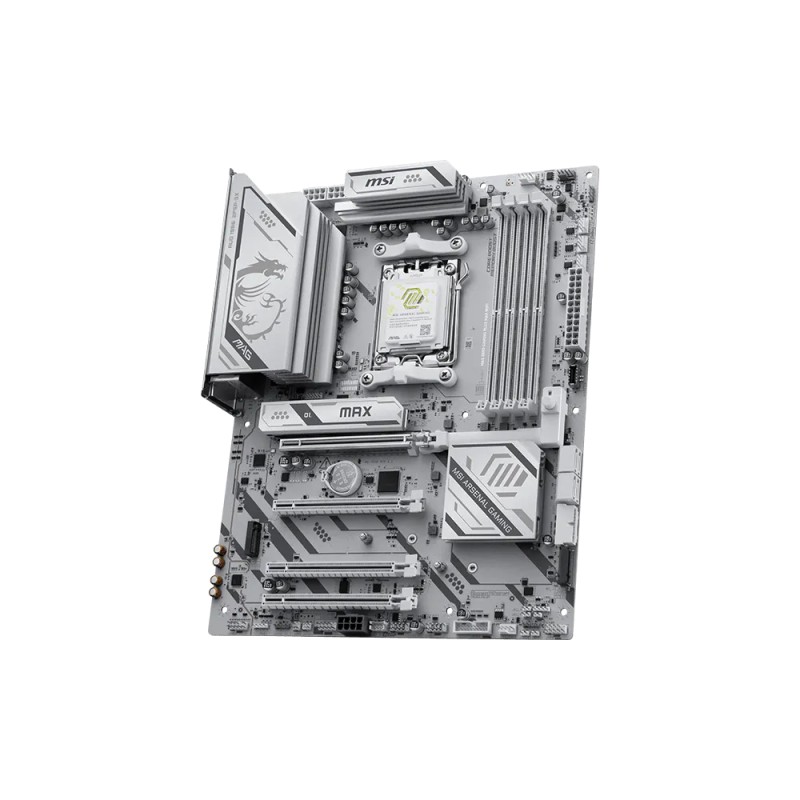

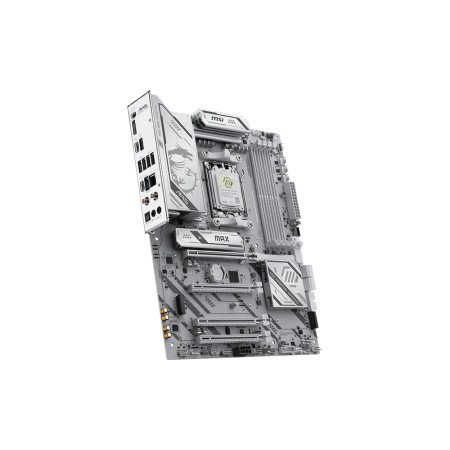

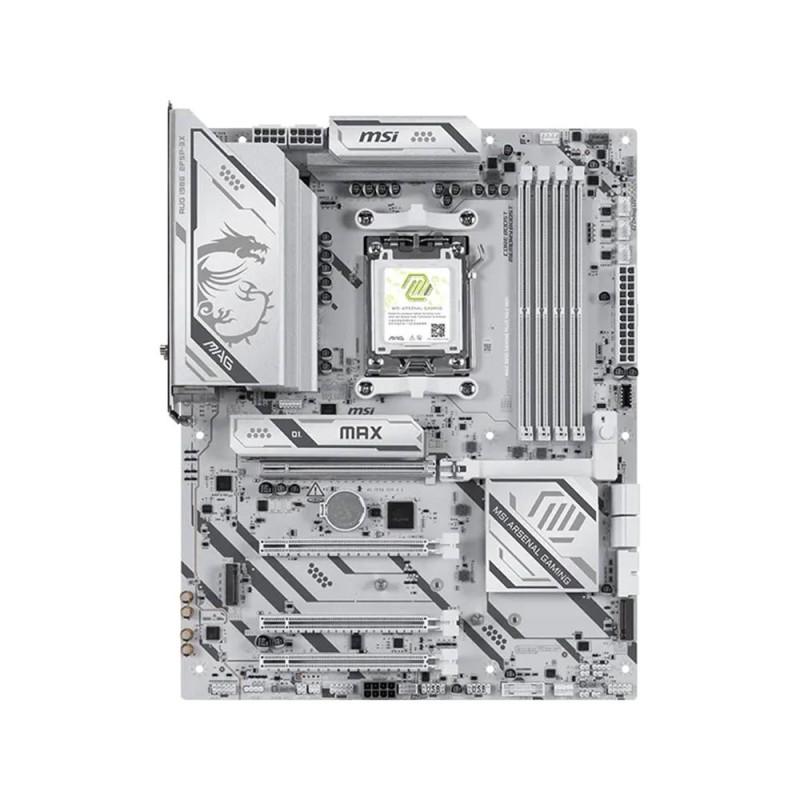

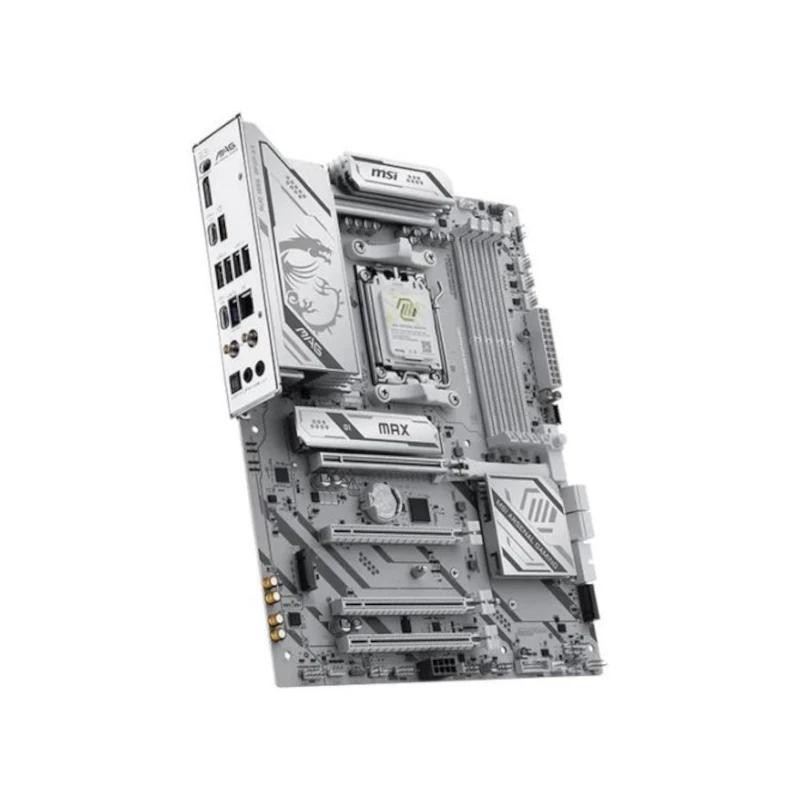

Placa base msi mag b850 gaming plus max wifi am5 atx - 4x ddr5

Características de la MSI MAG B850 GAMING PLUS MAX WIFI
La MSI MAG B850 GAMING PLUS MAX WIFI es una placa base ATX diseñada para configurar equipos gaming y ordenadores de alto rendimiento con procesadores AMD Ryzen? de las series 9000, 8000 y 7000. Equipada con chipset AMD B850 y socket AM5, ofrece compatibilidad con memoria DDR5 de alta velocidad, conectividad Wi-Fi 7, red LAN de 5 Gb, almacenamiento M.2 PCIe 5.0 y una amplia selección de conexiones USB.
Chipset AMD B850 y compatibilidad con socket AM5
Gracias al chipset AMD B850 y al socket AM5, esta placa base permite instalar diferentes generaciones de procesadores AMD Ryzen? para equipos de sobremesa. Su compatibilidad con las series Ryzen? 9000, 8000 y 7000 facilita la creación de configuraciones adaptadas a gaming, productividad y aplicaciones exigentes.

Chipset: AMD B850
Socket: AM5
Compatible con procesadores AMD Ryzen? 9000 Series
Compatible con procesadores AMD Ryzen? 8000 Series
Compatible con procesadores AMD Ryzen? 7000 Series

Memoria DDR5 de hasta 256 GB
La MSI MAG B850 GAMING PLUS MAX WIFI incorpora cuatro ranuras DDR5 UDIMM con una capacidad máxima de 256 GB. Admite configuraciones de doble canal, perfiles AMD EXPO? y overclocking de memoria, permitiendo ajustar el rendimiento en función del procesador y los módulos instalados.

4 ranuras DDR5 UDIMM
Capacidad máxima: 256 GB
Frecuencias JEDEC: de 4800 a 5600 MT/s
Frecuencias mediante overclocking: de 5600 a 8200+ MT/s
Compatible con AMD POR Speed y JEDEC Speed
Compatible con AMD EXPO? y overclocking de memoria
Funcionamiento en doble canal
Compatible con memoria Non-ECC y sin búfer
Compatible con CUDIMM en modo de omisión del controlador de reloj

Con procesadores AMD Ryzen? 9000 Series, las frecuencias máximas de overclocking admitidas dependen de la configuración de los módulos de memoria.

1DPC 1R: hasta 8200+ MT/s
1DPC 2R: hasta 6400+ MT/s
2DPC 1R: hasta 6400+ MT/s
2DPC 2R: hasta 6000+ MT/s

La compatibilidad con CUDIMM, la frecuencia de arranque POR y las velocidades admitidas pueden variar según el procesador y la configuración de memoria. El overclocking manual puede realizarse después del arranque. Algunos procesadores podrían presentar limitaciones de inicio que podrán mejorar mediante futuras actualizaciones de BIOS. Las ranuras DIMM utilizan pestañas de sujeción en un solo lado.
Ranuras PCI Express para tarjetas de expansión
La placa dispone de cuatro ranuras PCI-E x16 físicas, con diferentes velocidades y líneas disponibles según la ranura utilizada. La ranura principal PCI_E1 se conecta directamente al procesador y puede alcanzar PCIe 5.0 x16 con procesadores compatibles.

PCI_E1: PCIe 5.0, hasta x16, conectado a la CPU
PCI_E2: PCIe 3.0, hasta x1, conectado al chipset
PCI_E3: PCIe 4.0, hasta x4, conectado al chipset
PCI_E4: PCIe 3.0, hasta x1, conectado al chipset

El funcionamiento de la ranura PCI_E1 varía según la familia de procesadores instalada.

PCIe 5.0 x16 con procesadores Ryzen? 9000 y 7000 Series
PCIe 4.0 x8 con procesadores Ryzen? 8700, 8600 y 8400 Series
PCIe 4.0 x4 con procesadores Ryzen? 8500 y 8300 Series

Las ranuras PCI_E2, PCI_E3 y PCI_E4 comparten ancho de banda. La ranura PCI_E3 funcionará a velocidad x2 cuando se instalen dispositivos en PCI_E2 o PCI_E4.
Almacenamiento M.2 PCIe 5.0 y conexiones SATA
Para configurar un sistema de almacenamiento rápido y flexible, la placa incluye tres ranuras M.2 y cuatro conectores SATA 6 Gb/s. La ranura M.2 principal puede aprovechar la interfaz PCIe 5.0 x4 con procesadores Ryzen? compatibles.

M.2_1 desde CPU: hasta PCIe 5.0 x4, compatible con dispositivos 2280 y 2260
M.2_2 desde CPU: hasta PCIe 4.0 x4, compatible con dispositivos 22110 y 2280
M.2_3 desde chipset: hasta PCIe 4.0 x2, compatible con dispositivos 2280 y 2260
4 conectores SATA 6 Gb/s

La velocidad de las ranuras M.2 depende del procesador instalado.

M.2_1 hasta PCIe 5.0 x4 con Ryzen? 9000 y 7000 Series
M.2_1 hasta PCIe 4.0 x4 con Ryzen? 8000 Series
M.2_2 hasta PCIe 4.0 x4 con Ryzen? 9000 y 7000 Series
M.2_2 hasta PCIe 3.0 x4 con Ryzen? 8500 y 8300 Series

La instalación de determinadas unidades puede estar condicionada por las restricciones del disipador para SSD M.2 indicadas en el manual de la placa base.
Compatibilidad con configuraciones RAID
La MSI MAG B850 GAMING PLUS MAX WIFI permite crear configuraciones RAID 0 y RAID 1 tanto con unidades SATA como con dispositivos M.2 NVMe. Esto permite priorizar el rendimiento mediante distribución de datos o mejorar la protección mediante duplicación.

RAID 0 y RAID 1 para dispositivos SATA
RAID 0 y RAID 1 para unidades M.2 NVMe

Wi-Fi 7, Bluetooth 5.4 y red LAN de 5 Gb
Su conectividad de red combina Wi-Fi 7, Bluetooth® 5.4 y Ethernet de 5 Gb. El módulo inalámbrico viene preinstalado en la ranura M.2 Key-E y admite las bandas de 2,4 GHz, 5 GHz y 6 GHz, además de tecnologías como MU-MIMO, MLO y 4KQAM.

Controlador Ethernet Realtek® 8126 5G LAN
Wi-Fi 7 preinstalado en ranura M.2 Key-E
Compatible con 802.11 a, b, g, n, ac, ax y be
Bandas de 2,4 GHz, 5 GHz y 6 GHz
Ancho de canal de hasta 160 MHz
Velocidad inalámbrica de hasta 2,9 Gb/s
Compatible con MU-MIMO TX/RX, MLO y 4KQAM
Bluetooth® 5.4

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Wi-Fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24H2. La versión de Bluetooth® puede actualizarse en función del fabricante del chipset inalámbrico.
Amplia conectividad USB
La placa ofrece conexiones USB traseras e internas de hasta 10 Gb/s, incluyendo puertos Type-A y Type-C. Esta variedad facilita la conexión de periféricos, unidades externas, dispositivos móviles y accesorios de alta velocidad.

4 puertos USB 2.0 traseros
4 puertos USB 2.0 mediante conectores internos
1 puerto USB 5 Gb/s Type-A trasero
4 puertos USB 5 Gb/s Type-A mediante conectores internos
1 puerto USB 10 Gb/s Type-A trasero
2 puertos USB 10 Gb/s Type-C traseros
1 puerto USB 10 Gb/s Type-C mediante conector interno

Audio de alta definición en 7.1 canales
El códec Realtek® ALC897 proporciona audio de alta definición y compatibilidad con sistemas de sonido de hasta 7.1 canales. El panel trasero incluye conectores de audio y salida digital S/PDIF.

Códec de audio Realtek® ALC897
Audio de alta definición
Compatible con sonido de 7.1 canales
Salida digital S/PDIF

Salida DisplayPort para gráficos integrados
La salida DisplayPort 1.2 con HBR2 permite alcanzar una resolución máxima de 4K a 60 Hz cuando se utiliza un procesador con gráficos integrados. Las capacidades gráficas finales dependen de la CPU instalada.

1 salida DisplayPort
Estándar DisplayPort 1.2 con HBR2
Resolución máxima: 4K a 60 Hz
Disponible únicamente con procesadores que incorporen gráficos integrados

Conectores internos para refrigeración e iluminación
La placa integra conectores dedicados para ventiladores, bomba de refrigeración e iluminación RGB. Esto permite organizar un sistema de refrigeración adaptado al equipo y conectar componentes con iluminación RGB o ARGB direccionable.

1 conector para ventilador de CPU
1 conector para bomba PUMP_SYS
4 conectores para ventiladores del sistema
1 conector combinado ARGB y ventilador JAF_1
3 conectores Addressable V2 RGB LED JARGB_V2
1 conector RGB LED JRGB

Conectores internos y alimentación
Para facilitar el montaje y la ampliación del equipo, la MSI MAG B850 GAMING PLUS MAX WIFI incorpora conexiones internas para alimentación, panel frontal, audio, seguridad y control.

1 conector principal de alimentación ATX_PWR
2 conectores de alimentación CPU_PWR
1 conector de alimentación PCIe de 8 pines
2 conectores para panel frontal JFP
1 conector de detección de apertura del chasis JCI
1 conector de audio frontal JAUD
1 conector de puerto COM JCOM
1 conector para Tuning Controller JDASH
1 conector TPM compatible con TPM 2.0

Diagnóstico y mantenimiento del sistema
Las funciones integradas de diagnóstico ayudan a identificar incidencias durante el montaje o el arranque. Los indicadores EZ Debug LED muestran el estado de los componentes principales, mientras que el LED de detección de memoria facilita la comprobación de los módulos instalados.

4 indicadores EZ Debug LED
1 indicador EZ Memory Detection LED
Botón Clear CMOS en el panel trasero
Botón Flash BIOS en el panel trasero

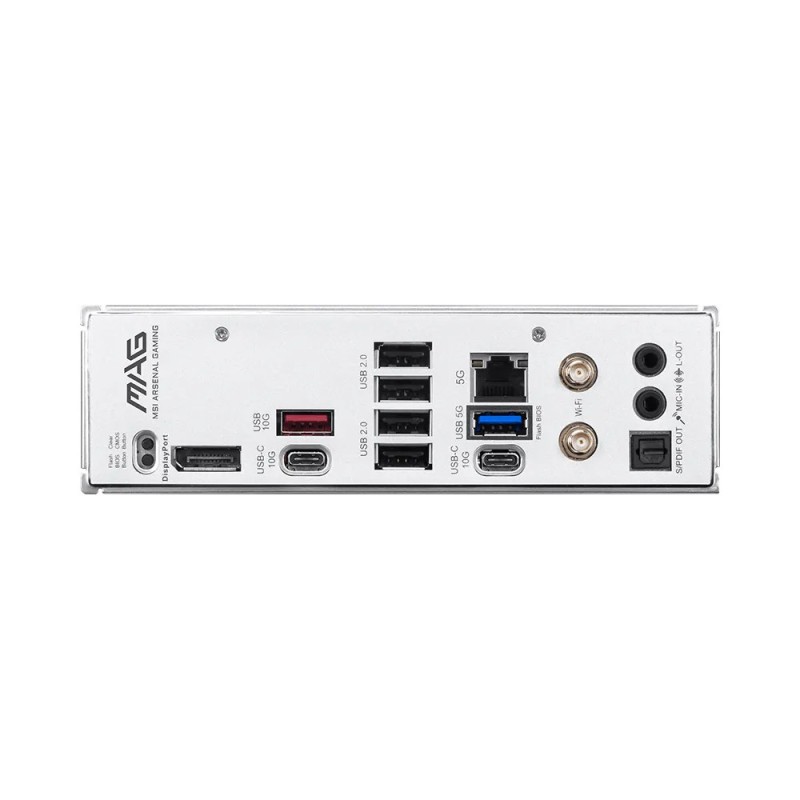

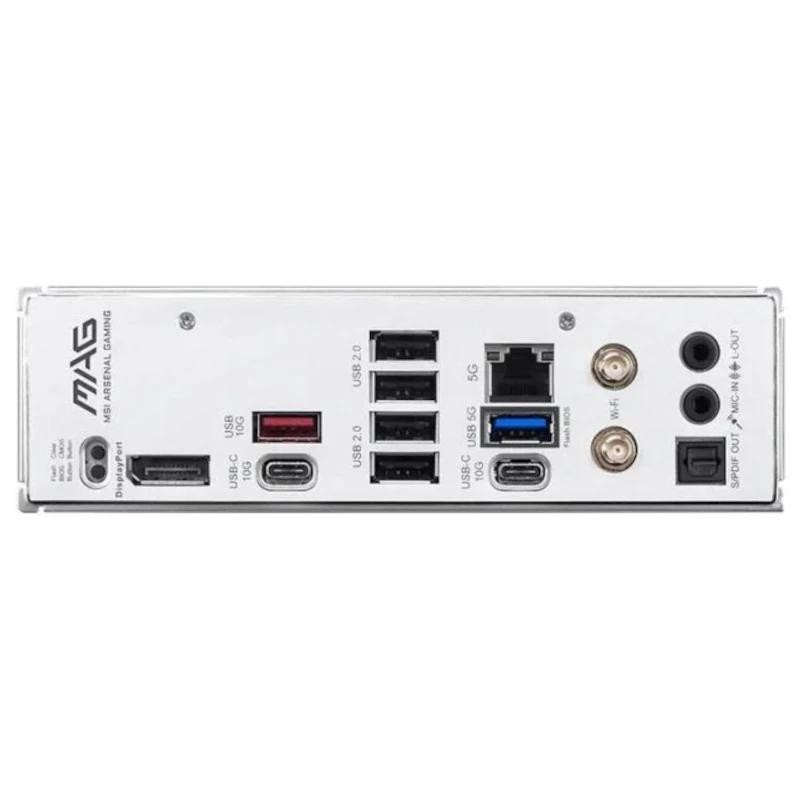

Conexiones del panel trasero
El panel trasero concentra las principales conexiones de red, vídeo, audio y periféricos, además de botones dedicados para restablecer la configuración CMOS y actualizar la BIOS.

Botón Clear CMOS
Botón Flash BIOS
DisplayPort
Puerto USB 10 Gb/s Type-A
2 puertos USB 10 Gb/s Type-C
Puerto USB 5 Gb/s Type-A
Puertos USB 2.0
Conector de red 5G LAN
Conexiones para antenas Wi-Fi y Bluetooth®
Conectores de audio
Salida S/PDIF

Formato ATX y compatibilidad con Windows 11
Con unas dimensiones de 243,84 x 304,8 mm y formato ATX, esta placa base está pensada para cajas compatibles con dicho estándar. Admite el sistema operativo Windows® 11 de 64 bits.

Formato: ATX
Dimensiones: 243,84 x 304,8 mm
Sistema operativo compatible: Windows® 11 de 64 bits

Consideraciones de compatibilidad
La velocidad de la memoria, el funcionamiento de las ranuras PCIe, las prestaciones gráficas y el rendimiento de las unidades M.2 pueden variar según el procesador y la configuración instalada. Se recomienda consultar la lista de compatibilidad de memoria y el manual del producto antes de completar el montaje.
